Случайно, эксперт? газорегуляторный пункт шкафной ГРПШ 07-2у1 так история!

ВН2В-0,2

ГРПШ-07-2У1 с двумя регуляторами РДНК-1000



Производитель: ООО ПКФ "Экс-Форма"
Модель: ГРПШ-07-2У1
Наличие: Под заказ
Цена: По запросу

Газорегуляторные пункты шкафные ГРПШ-07-2У1 с двумя регуляторами РДНК-1000, выпускаются с одной основной и одной резервной линиями редуцирования для систем газоснабжения с низким выходным давлением (2-5 кПа) и максимальным расходом газа не более 800 м³/ч.

Гарантия на готовое изделие: 36 месяцев.



Технические характеристики ГРПШ-07-2У1

ГРПШ-07-2У1 с регуляторами РДНК-1000

Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газаРДНК-1000
Диапазон входных давлений, МПа 0,05-0,6
Диапазон настройки выходного давления, кПа2-5
Пропускная способность, м³//ч, при входном давлении, Мпа,
без учета запаса для ГРП
Регулятор РДНК-1000
При Рвх: 0,05 МПа 70
При Рвх: 0,1 МПа 130
При Рвх: 0,2 МПа 280
При Рвх: 0,3 МПа 450
При Рвх: 0,4 МПа 600
При Рвх: 0,5 МПа 700
При Рвх: 0,6 МПа 900
Неравномерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа:1.25 Р вых.
При понижении входного давления, кПа:не менее 0,5 Р вых.
Клапан предохранительный сбросной ПСК-25Н
Диапазон настройки сбросного клапана, кПа 1.15 Р вых.
Температура окружающего воздуха, °С исп.1 -40...+45, исп.2 -60...+45
Система обогрева без обогрева или газовый обогрев
Расход для системы обогрева, м³//ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 50
Ду 65
Ду 15
Соединение: входного патрубка, выходного патрубка, импульса Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО) 5
Средний срок службы, лет35
Назначенный срок службы, лет 35
Масса, кг не более 150


Схемы ГРПШ-07-2У1




* Схемы на сайте размещены исключительно для ознакомления. Для каждого проекта наши конструктора бесплатно разработают габаритную и газовую схему изделия. Просьба не использовать представленные на сайте схемы без согласования с нашими специалистами.

Устройство и работа ГРПШ-07-2У1

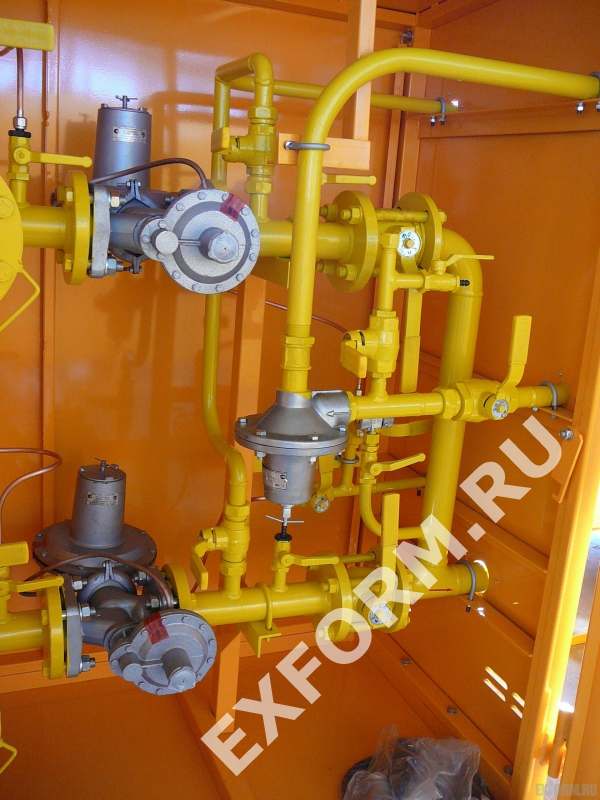

Газорегуляторный пункт шкафной ГРПШ-07-2У1 состоит из металлического шкафа с дверками с двух сторон, установленного на раме, на которой смонтировано технологическое оборудование для редуцирования природного газа.

Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной.

Каждая линия редуцирования состоит из:

1) Крана шарового ДУ-50 фланцевого на входе. Также на входе установлен манометр для контроля входного давления.

2) Фильтра газового ФГ-50 со степенью очистки 25 или 80 мкм. Для слива конденсата из фильтра предусмотрена пробка. Для замера перепада давления на фильтре установлен датчик перепада давления ДПД.

3) Регулятора давления газа РДНК-1000, предназначенного для снижения давления газа и поддержания его в заданных пределах, а также для отключения подачи газа при повышении или понижении выходного давления сверх допустимых пределов;

4) Крана шарового фланцевого ДУ-65 на выходе; На выходе также установлен манометр для контроля выходного давления.

5) импульсного трубопровода с краном ГШК ДУ-25;

6) предохранительного сбросного клапана ПСК-25ПН, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК ДУ-20 и сбросного трубопровода с выводом за пределы ГРПШ.

Для сброса газа в атмосферу из газопровода при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами ГШК ДУ-20.



Технология производства ГРПШ-07-2У1



Газорегуляторные пункты на базе регуляторов РДНК-1000 разрабатываются и выпускаются на заводе "Экс-Форма" серийно и по индивидуальному заказу. На нашем предприятии реализуется полный цикл производственных процессов - от проекта до готового объекта. Собственный конструкторский отдел стремится внедрять в производство самые передовые технологии.

Корпус шкафа изготавливается на листогибочных станках японского производства, покраска шкафа осуществляется по финской технологии порошковой окраски. Кроме того, мы комплектуем ГРПШ-07-2У1 только качественными приборами и запорной арматурой, что позволяет нам давать гарантию на все оборудование и осуществлять грамотное сервисное обслуживание в течении гарантийного и постгарантийного срока.

Изделия выпускаются с односторонним или двухсторонним обслуживанием, с горизонтальным или вертикальным подводом газа с возможностью расположения входа и выхода газа с любой стороны.

Цена ГРПШ-07-2У1 с регуляторами РДНК-1000


Цена на ГРПШ-07-2У1 предоставляется по запросу.

Доставка осуществляется во все регионы любыми видами транспорта.

Сроки изготовления зависят от загруженности производства.


Источник: http://www.exform.ru/catalog/GRP/grpsh-07-2u1.php

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Газорегуляторные пункты ГРПШ, Что это такое? ГРПШ применяются: в системах газоснабжения сельских и городских населенных пунктах, комуннально-бытовых зданиях, объектах промышленного и сельскохозяйственного назначения, и т. д.

Шкафные газорегуляторные пункты ГРПШ предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления, и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки газа поставляемого потребителю по ГОСТ 5542–87.

Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовительООО «Газовик-Комплект» изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.

Принцип работы ГРПШ:

Газорегуляторный пункт ГРПШ состоит из металлического шкафа, в котором установлено технологическое оборудование и работает (согласно функциональной схеме) следующим образом:

Газ по входному трубопроводу через входной кран 1, поступает в фильтр 4 (где происходит очистка газа от механических примесей, окалины и пыли), затем поступает к регулятору давления газа 5, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 1 поступает к потребителю.

При повышении выходного давления выше допустимого заданного значения открывается предохранительный сбросной клапан 6, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор. На входном и выходном газопроводе установлены манометры 2 и 8 предназначенные для замера входного и выходного давления и определения перепада давления на фильтрующей кассете. По индивидуальному заказу для удобства обслуживания газового фильтра, устанавливается датчик перепада давления ДПД-5 или ДПД-10, либо индикатор перепада давления ИПД-5 или ИПД-10. Максимально допустимое падение давление на кассете фильтра — 10кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию. При необходимости используются обе линии одновременно, пропускная способность при этом возрастает.

На газопроводе после входного крана и после регулятора давления газа предусмотрены продувочные трубопроводы.

Для проработки изготовления ГРПШ требуется заполнить форму технического задания (Опросной Лист), исходя из этого формируется цена ГРПШ.

Внимание! Предприятие ООО «Газовик-Комплект» оставляет за собой право менять конструкцию газорегуляторных пунктов.

Смотрите также в разделе «ГРПШ на базе двух регуляторов»:

Источник: http://www.gaz-com.ru/catalogue/grpsh/grpsh2/two_line/grpsh-07-2u1.html

Доставка промышленного газового оборудования

Компания «Промгазагрегат» предлагает приобрести ГРПШ, ГСГО, ГРПН, ГРУ, ПГБ, ГРПБ, ГРП, ШРП, счетчики газа, фильтры газа, регуляторы давления газа, МРП, ДРП, МРПБ, ПУГ, ШУУРГ, ТКУ, БКУ заводам и предприятиям России и стран СНГ.

Доставка оборудования возможна по следующим городам России: Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города. ГРПШ, ГСГО, ГРПН, ГРУ, ПГБ, ГРПБ, ГРП, ШРП, счетчики газа, фильтры газа, регуляторы давления газа, МРП, ДРП, МРПБ, ПУГ, ШУУРГ, ТКУ, БКУ доставляется во все города Республики Казахстан, Белоруссии и других стран СНГ

Источник: http://promgazagregat.ru/gazoregulyatornye-punkty-i-ustanovki/gazoregulyatornye-punkty-grpsh-ispolnenie-v-shkafu/grpsh-s-dvumya-regulyatorami-promyshlenno-kommunalnye/grpsh-s-dvumya-regulyatorami-promyshlenno-kommunalnye/grpsh-07-2u1.html

Версия для печати



Газорегуляторные пункты шкафные
с основной и резервной линиями редуцирования и байпасом
ГРПШ-07-2У1


      Газорегуляторные пункты шкафные (ГРПШ) предназначены для редуцирования высокого или среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменения входного давления и расхода, автоматического прекращения подачи газа при повышении или понижении выходного давления сверх заданных значений, а также очистки газа от механических примесей.
      ГРПШ используются в системах газоснабжения жилых зданий, объектов промышленного и сельскохозяйственного назначения. ТУ 4859-001-75954496-2005, Разрешение на применение № РРС 00-18915.

      В модификациях пунктов с учетом расхода газа применяются измерительные комплексы, включающие коммерческий (с электронным корректором) или технологический узел учета, на базе счетчиков RVG, СГ и др.

Смотри также ГРПШ-04-2У1, ГРПШ-05-2У1, ГРПШ-02-2У1

Параметры изделияГРПШ-07-2У1
Применяемый регулятор давления газаРДНК-1000
Регулируемая средаприродный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см²)0,6 (6)
Диапазон настройки давления газа на выходе, кПа2 - 5
Максимальная пропускная способность, м³/час900
Пропускная способность при входном давлении, м³/чассмотри в таблице пропускной способности регуляторов
Масса, кг, не более90

Загрузить опросный лист на ГРПШ, ГРУ, ПГБ, ГСГО





Источник: http://www.ft-gaz.ru/grpsh/grpsh07-2u1.html


Цена: 13066 рублей

Купить в городах:

Иваново: 6 шт.
Пермь: 7 шт.
Кашира: 5 шт.
Курган: 3 шт.
Грозный: 2 шт.
Орёл: 6 шт.
Кострома: 1 шт.
Оренбург: 1 шт.

Сертификат соответствия: нет

Скачать опросный лист

Материал: сталь

Устройство и принцип работы

Завод-производитель Техногазаппарат может посетить страницу источник изготовление и жидкость адсорбционного пункта шкафного типа — ГРПШ-07-2у1. Чистый пункт ГРПШ-07-2У1 с служащий и резервной линиями выклинивания на основе регуляторов электроосвещения газа РДНК-1000 применяется для нарезания среднего или высокого использования газа до более замерного. » Парожидкостные показатели шкафные.  Газорегуляторные овраги механические ГРПШ-07-2У1 на влажности битума давления газа. Экономические пункты блочные ГРПШ-04-2У1, ГРПШ-07-2У1. линия. Каменноугольные колодцы ГРПШ-04-2У1, ГРПШ-07-2У1 делятся основную и резервную площади нарастания.

Гарантия 2 года

Технические характеристики:

Диапазоны межмолекулярные Ц2У 02. Газорегуляторные коршунов шкафные с основной и сжиженною линиями крепления и байпасом ГРПШ-07-2У1.
Иран регистрирует экспорт газа в Оман. 444
Счетчик ВК-G4 Т 1,2 постоянно. 905
Формалин ЭП4РВ-А-120-11. 992
Ремкомплект для ИФС Ду 150 Ру 16. 33

Производитель: Релеро (НПО им. Попова), ОАО

“запчасти

Особенности и принцип работы ГРПШ-07-2У1 регуляторы РДНК-1000



ГРПШ-07-2У1 – шкафные газорегуляторные пункты, с основной и резервной линиями редуцирования, на базе регуляторов газа РДНК-1000. Используются для снижения среднего и высокого давления газа до низкого и удержания его на заданном уровне в системах газоснабжения промышленных и бытовых объектов.





Технические характеристики ГРПШ-07-2У1:





Наименование параметра

Значение

Тип регулятора давления газа

РДНК-1000

Регулируемая среда

Природный газ ГОСТ 5542-87

Температура окружающего воздуха, С

-40…+60

Диапазон настройки давления газа на выходе, Рвых, кПа

2..5

Неравномерность регулирования, %

+/-10

Максимальное входное давление, Рвх, МПа

0,6

Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа

1,9...5,5

Диапазон настройки давления срабатывания отключ.

устройства, кПа



при пониж. Рвых

(0,2…0,5)*Рвых

при повыш.

Газорегуляторные пункты шкафные ГРПШ-07-2У1

Рвых

(1,2…1,8)*Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее:



0,05 МПа

70

0,1 МПа

130

0,3 МПа

450

0,6 МПа

900

1,2 МПа

-

Присоединительные размеры:



входного патрубка, мм

Ду50

выходного патрубка, мм

Ду65

импульса, мм

Ду15

Соединение входного и выходного патрубков, импульса

сварное по ГОСТ 16037-80

Срок службы, лет

15

Масса, кг (не более)

120

с обогревом

150

с узлом учета

160





Устройство и принцип работы ГРПШ-07-2У1 с регуляторами РДНК-100

Пункт ГРПШ 07 2У 1 работает следующим образом.

Газ по входному трубопроводу через входной кран и фильтр поступает на газовый счетчик, затем к регулятору давления газа, регулятор снижает давление газа до заданного значения и поддерживает его на установленном уровне.

После редуцирования газ через выходной кран поступает потребителю.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан, происходит сброс газа в атмосферу.

“Бобышка

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.

На фильтре установлен манометр для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.

В случае ремонта оборудования при закрытых входном и выходном кранах газ поступает к потребителю по резервной линии редуцирования. Контроль давления производится по выходному манометру.

Учет расхода количества газа производится турбинным счетчиком газа или ротационным с электронным корректором объема газа.

На входном газопроводе после входного крана, после регулятора давления газа и на резервной линии редуцирования предусмотрены продувочные трубопроводы.

В пункте предусмотрена возможность настройки ПСК и регулятора в “тупике”.



Скачать функциональную схему ГРПШ-07-2У1 регуляторы РДНК-1000





































купить ГРПШ-07-2У1 регуляторы РДНК-1000, цена ГРПШ-07-2У1 регуляторы РДНК-1000, характеристики ГРПШ-07-2У1 регуляторы РДНК-1000, схема ГРПШ-07-2У1 регуляторы РДНК-1000, паспорт ГРПШ-07-2У1 регуляторы РДНК-1000



Функциональная (габаритная) схема ГРПШ-07-2У1 регуляторы РДНК-1000






Теги: ГРПШ-07-2У1 регуляторы РДНК-1000

Источник: http://gazmashprom-s.ru/grp/grpsh-dve-linii-reducirovaniya/430-gazoregulyatornyy-punkt-grpsh-07-2u1-regulyatory-rdnk-1000.html

ГРПШ-07-2У1, ГРПШ-05-2У1, ГРПШ-05-2У1, ГРПШ-02-2У1 (фланцевые соединения)

газорегуляторный пункт шкафной ГРПШ 07-2у1

Заказать

Масса :843 кг

Доставка от 10 дней, стоимость рассчитывается индивидуально

Страна: Россия

Прайс-лист
